焦爐機側水封槽式除塵器系統試車成功

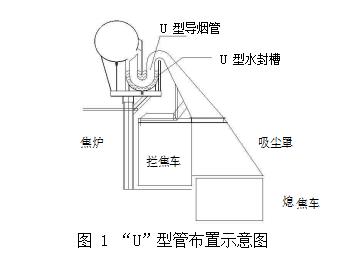

“U ”型管水封式地面站除塵系統由集塵煙罩+U 型導煙管+ 水封槽+ 集塵總管+ 地面除塵站（布袋）組成。如下圖：
導焦車外側（熄焦車上方）增加集塵罩，其開口截面積與熄焦車上平面外型相吻合，_在出焦過程中焦碳落入熄焦車時上揚的煙塵基本由集塵罩罩住并吸走，集塵總管設在爐柱上方。風機采用變頻調速，以滿足焦爐出焦的工況條件。導焦車及集塵罩重新設計制造一臺，采用全密封結構。增加導焦柵爐頭煙塵收集口，且收集口的設置應盡量減少阻力。
2、焦爐機側水封槽式除塵器工藝流程
推焦前通風機由變頻器控制低速到高速運行， 然后開始推焦。出焦時產生的大量煙塵由設置在攔焦車上的出焦吸氣罩收集，通過導焦柵上方的U 型導煙管經水封槽導入到集塵總管，先經過重力預除塵后，再到袋式除塵器，廢氣經過除塵器凈化后，經 煙囪排入大氣，袋式除塵器中收集的粉塵達到_料位后，由卸灰閥、螺旋給料機經加濕后由車輛運至 煤場，實現資源的綜合利用。工藝流程見圖2 。
3、“U ”型管水封式地面除塵站的特點
一個除塵系統的好壞，不僅取決于凈化裝置的好壞，而且取決于煙塵捕集效果的好壞。由于焦爐按順序出焦時，污染源點在焦側依次布置，因此，收塵罩的設置不能固定在一點，需要跟隨攔焦車一起移動。針對這種特點，如何將煙塵順利導入地面除塵站，成為該項目的關鍵。
“U ”型管水封連接技術，吸收了皮帶密封和固定接口翻板兩種導通方式的優點，克服了其缺點。它能夠?qū)⒓瘔m罩收集到的煙塵通過“U ”型管經水封槽
導入到集塵主管內，結構簡單，成本低；運行時不需 55
要對位，操作方便；無須加第三條軌道行走驅動裝置；設計利用水的浮力托動“U ”型管在水槽內移動， 不產生_磨損，壽命長，投資少，它能起密封作用 又起冷卻降溫作用，不再單獨設管道冷卻系統。這些 優點是密封皮帶提升小車和固定接口翻板閥導通方式所不能的。
4、焦爐機側水封槽式除塵器系統應用效果
湖北新冶鋼有限公司焦化部焦爐出焦地面除塵站，經過一年的運行說明，各項性能均達到了設計要求，經現場實際觀察和監測站監測，除塵系統_能將推焦產生的煙塵捕集回收，粉塵排放量及其他污染物如苯并芘和NOx 等均達到我國排放標準，除塵效率≥ 99% ，煙塵捕集率≥ 90% ，排放濃度≤ 50mg/m 3 。
