焦?fàn)t機側爐頭煙塵治理
焦?fàn)t機側爐頭除塵器,焦化廠地面站除塵器,包括鋼結構、除塵地面站、管網系統、集塵罩、焦?fàn)t及推焦車改造及其配套附屬設施、附房、采暖、通風、給排水、消防、電氣、儀表、照明等及其安裝工程。
一、項目概況
1、該公司焦化部有兩臺焦?fàn)t，需要對兩臺焦?fàn)t出焦過程中產生煙塵進行收集處理，煙塵主要來自以下方面：
2、炭化室爐門打開后從爐頭散發出的殘余煤氣，及由空氣進入使部分焦炭和可燃?xì)怏w燃燒產生的廢氣。
3、推焦時爐門處散發的粉塵。
4、機側爐頭產生的煙塵。

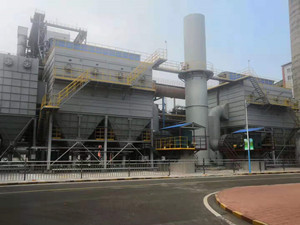

5、因現有焦?fàn)t在出焦過程中，機側爐門有大量的煙塵逸出，需對焦?fàn)t機側煙塵進行收集處理。新建機側爐頭煙塵收集系統，并對推焦車進行封閉改造。系統包括：地面除塵站（包括除塵器、風機、煙囪、配電室）、吸塵罩、通風水槽、除塵管網及配套設施等。
6、、兩座焦?fàn)t共建一套煙氣收集處理系統。
二、項目?jī)?nèi)容
——煙塵收集裝置；
——通風水槽；
——除塵管網；
——地面除塵站；
——配套公輔系統；
——焦?fàn)t及推焦機改造
三、新建及改造內容
本項目采取EPC形式，項目范圍內的新建及改造部分的設計、供貨、安裝及系統調試、竣工驗收均由投標方負責。
1、 工藝部分
新建機側爐頭煙塵收集系統，接入新建地面除塵站，主要包括吸塵罩、通風水槽、除塵管道、滅火冷卻器、預噴涂、除塵器、輸灰系統、風機、煙囪及配套附屬施設，具體工藝流程見下圖
1.1推焦作業過程中產生的煙塵的集中發生點位于推焦?fàn)t爐口上方及平煤口小爐門上方，為處理此逸散煙塵，需對焦?fàn)t和推焦機進行改造，將煙塵收集至除塵地面站進行處理。
1.2、為了減少推焦機上集塵罩與焦?fàn)t之間連接時煙塵外逸的可能性，需對焦?fàn)t進行改造，將煙塵收集至新建除塵地面站進行處理。
1.3新建除塵系統進口管道與焦化干熄焦環境除塵器進口連接，使新除塵站可以做為干熄焦環境除塵站備用。
2、 供配電及控制系統
2.1、整體考慮配電室區域的整體布局，本工程所有設備的配電、控制及自動化儀表由投標方統一設計，確保系統電氣、控制及儀表等的完整性，即工程設計由投標方全部負責，招標方僅提供外部供電電源一路，電氣設備及電氣施工材料均由投標方供貨及安裝。
2.2、自動化系統設計原則是盡可能的提高自動化程度，減少定員配置。所有設備控制分為集中操作室集中操作和現場_地操作兩種形式，現場操作箱上設數字電流表。所有產品以質量高、可靠、性價比高為原則。
2.3、 控制電纜需選用_電纜，對于導電率高于5μs/cm液體流量測量，選用_性電磁流量計；對于測量腐蝕性介質時，應選用有_措施的儀表；模擬量信號需配信號隔離器，每個隔離器配獨立的電源開關。
3、公輔設施
公輔設施包括：值班室（如果有）內給排水設施、采暖通風、供電、電信及信號設施，站內道路規劃等。采暖采用余熱蒸汽，采暖蒸汽壓力0.2MPa，空調由甲方提供，設計時考慮空調插座。
