焦?fàn)t焦側、機側布袋除塵器方案圖紙設計資料

焦?fàn)t焦側除塵器原理,焦?fàn)t機側布袋除塵器方案,焦?fàn)t地面站除塵器改造午陽環保對工程項目實行實地勘測、圖紙設計、方案設計等，提供_的焦?fàn)t煙氣治理措施，實現達標排放。

一、焦化廠機側布袋除塵器設計方案
1.在爐門上方加裝煙氣導流板，導流板延伸到爐柱外側200mm，將煙氣導到車載吸塵罩內。
2.對兩臺裝煤進行改造，在煤箱前部，與爐柱間的位置加設移動伸縮的活動密封罩，密封罩由液壓油缸驅動。密封罩為L形，煤箱兩邊各設一個，前端貼近爐柱，左右側與煤餅貼近，形成密封罩，減少野風的進入，使從碳化室逸出的煙氣從密封罩內上升進入設在密封罩上部的吸塵管道內。

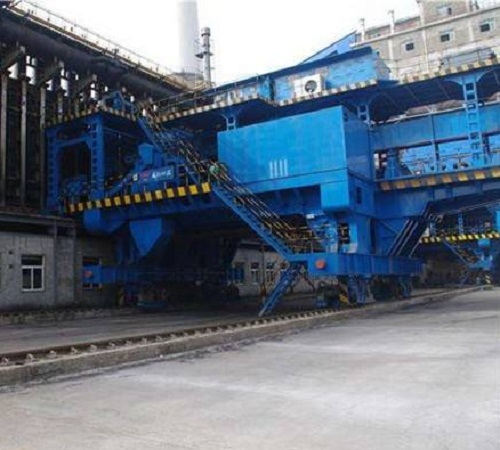

3.對兩臺推焦車進行改造，在推焦桿及摘門機構上部設置半密封吸塵罩。吸塵罩為二次捕集形式，在爐門外側正對炭化室設矩形吸風管道，吸風口正對炭化室。從炭化室逸出的70%的煙氣由此吸塵口捕集。在吸塵管道上方設大蓋板，蓋板左右兩側設擋風板，蓋板后側（操作室前部）延蓋板長度設吸塵管道，吸塵管道上延蓋板長設長縫形吸塵口，捕集前端未收集的約30%的煙氣。
4. 在滑線內側設皮帶槽密封管道，管道上設四臺皮帶導通小車，裝煤車與推焦車各配一臺，車載吸塵罩的吸塵管道與皮帶導通小車連接，實現煙氣的導通。
5. 除塵站設置工藝管道、粘附性煙氣吸附裝置、除塵器、平衡閥、預噴涂裝置、卸輸灰裝置、引風機組、煙囪、電氣控制等，風機采用變頻控制。

二、焦?fàn)t焦側、機側布袋除塵器工藝流程

焦?fàn)t爐口→吸塵罩→除塵管網→移動式皮帶小車→除塵地面站→除塵風機→煙囪→大氣。

三、焦?fàn)t焦側、機側布袋除塵器工作原理

用于焦?fàn)t爐頂煙氣處理的布袋除塵器，在爐頂基線上設置有支撐座，風機與除塵器固定在所述支撐座上，還包括主氣管和多個集氣罩，集氣罩覆蓋在兩個相鄰的焦側小爐頭外側正上方，主氣管一端分別與風機的吸風口、除塵器進氣口連通，主氣管另一端通過支氣管與多個集氣罩連通；集氣罩由相互連接的收集段和折射段構成，收集段沿其軸線方向在其內壁上開設有螺旋槽，折射段為圓錐狀且其錐尖部分與支氣管末端連通。工作時，由多個集氣罩一起同時對爐頂基線上小爐頭中逸散出來的煙氣進行集中收集，而收集的煙氣通過支氣管進入到主氣管中，在風機風力的牽引下進入到濾塵器中，以進行煙氣的處理，杜絕爐頂煙氣的逸散，避免污染環境。
