除塵器吸塵罩設計知識，你懂得多少？
除塵器吸塵罩,除塵旋轉罩,工業集氣罩設計吸塵罩的形式,根據產生塵源的設備、工作環境的要求不同,可以是多種多樣的,但無論是哪種形式的吸塵罩在設計時都應該遵循通、近、順、封、便的原則。
一臺合格的煙氣粉塵治理系統一般有以下流程：
除塵器吸塵罩--管道--除塵器設備--風機--控制---煙囪
從以上流程可看出除塵器吸塵罩排在di一位，是煙氣粉塵治理的_部分，它主要借助于風機在罩口造成_的吸氣速度而有 效地將生產過程中產生的粉塵和有害氣體吸走,經過處理達到收塵凈化的目的。要合理、經 濟地解決粉塵治理問題,正確地設計吸塵罩也是至關重要的。
一、吸塵罩設計
吸塵罩設計旨在平衡多個特性以實現zui佳系統性能。這些特征包括：
zui
大限度地控制排放、盡量減少氣流要求、zui小化壓力損失（能量）、zui大限度地減少對流程效率和員工生產力的影響。
因?yàn)檫@些特性中的每一個都會影響另一個特性，所以制造公司應該通過che底審查產生粉塵的過程、粉塵本身以及操作員或過程相互作用來開始吸塵罩的設計，以幫助確定吸塵罩性能要求。
捕獲時粉塵所具有的顆粒大小、過程動量或能量以及_潛在的粉塵危害也需要在設計中加以識別和考慮。
例如，焊接過程中產生的熱量會導致周圍空氣和煙塵迅速上升。這種運動或能量需要在吸塵罩設計中加以考慮。除了工藝考慮因素之外，在設計中也應考慮可能影響吸塵罩性能的外部空氣來源，例如機械運動、工藝物料運動、操作人員的移動以及室內自然氣流。
但是，抽取太多空氣可能會對吸塵罩的設計和性能造成不利影響。再次以焊接為例，過多的空氣會破壞焊槍中的保護氣體，從而可能降低焊接質量。在數控加工中心應用中，抽取太多的空氣會導致_多的油霧捕獲，從而降低過濾器壽命或增加維護次數。
一旦收集了設計參數并了解了應用，制造商_可以使用這些信息來確定用吸塵罩來有效捕獲粉塵所需的捕獲速度。
二、選擇適當?shù)奈鼔m罩類型
在實際情況下，始終建議在源頭處或附近捕獲粉塵（稱為局部通風），因?yàn)樗蟮哪芰?/span>
zui
少，并且可以限制粉塵在整個工廠的其他地方或工作人員呼吸區域遷移。不同的應用需要不同的吸塵罩樣式或方法來局部通風，因此，將適當?shù)奈鼔m罩類型與應用程序進行匹配對于獲得理想的性能也是_的。
盡管吸塵罩有多種尺寸和形狀，但有三種基本類型：外部吸塵罩，密閉吸塵罩和接收式吸塵罩。
1、外部吸塵罩

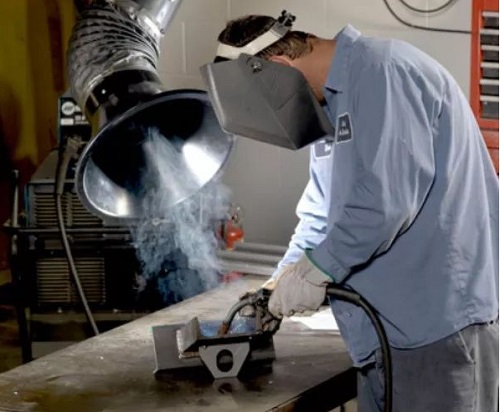

外部吸塵罩捕捉從罩外點產生的空氣粉塵。這些類型的例子是吸氣臂，開槽罩和簡單的開放式管道。如果粉塵以低動量釋放并且在吸塵罩的有效范圍內，則這些罩是有效的。外部吸塵罩的典型應用是諸如焊接等過程。
外罩的一個優點是，與其他較大的罩相比，它們通常使用較少的氣流，因此使用較少的能量。它們的設計相對簡單，而且制造和安裝成本低廉。低氣流可能導致管道和設備尺寸減小。外部吸塵罩的缺點是遠離排放源時需要_多的氣流。這意味著，在大多數情況下，外部吸塵罩_相對靠近排放源才能gao效。
使用外部吸塵罩罩的zui佳做法包括使用外圍法蘭以及從吸塵罩到管道的逐漸錐形。結合這些特征將使吸塵罩捕獲速度集中在源頭上并減少罩處的壓力損失。

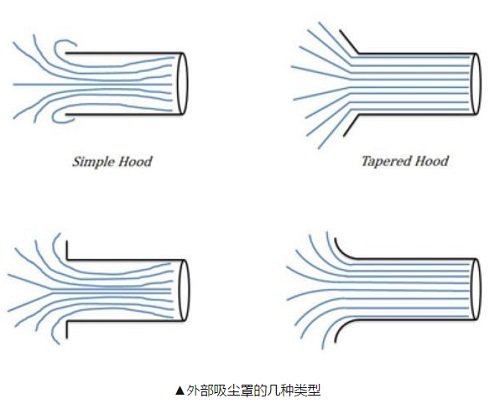

下圖顯示了幾種吸塵罩幾何形狀的發展氣流模式以及這些特征的影響。
2、密閉吸塵罩
密閉吸塵罩包圍排放源，外殼的其中一側保持_或部分打開。當局部通風由于干擾、部件的尺寸或者排放物產生率非常高而不實用時，這些密閉吸塵罩_可派上用場。密閉吸塵罩通常用于諸如電爐、噴砂、噴房、數控加工（見圖4）、輸送機裝載、封閉斗式升降機、采礦用破碎機和振動篩等應用中。
密閉吸塵罩的主要優點是它在內部控制粉塵，防止粉塵遷移至外部并保護工人。通過小開口吸入空氣，可以有效地控制較大的空間。密閉吸塵罩的缺點在于，封閉整個過程并不總是實用或具有成本效益。
如果工人在生產過程中需要直接接觸部件并需要在密閉吸塵罩內部工作，則需要額外的個人防護設備。
密閉吸塵罩設計基于罩內所有開放區域的進入速度。_在這些開口上實現足夠的捕獲速度，以確保粉塵不會逃離外殼。但是，找到適當?shù)钠胶馐莀的，因?yàn)槌槿∵^多的空氣不僅會損害壓力，還會增加除塵設備的負荷，從而縮短過濾器的使用壽命。
3、接收式吸塵罩
接收式吸塵罩設計成利用動力或粉塵自身的力量將其捕獲在罩內。常見的例子是利用慣性力將空氣粉塵帶入罩內的砂輪排放側的吸塵罩。另一個例子是使用熱升溫捕獲粉塵的熱生成煙霧的傘形接收罩。
接收式吸塵罩的優點是，它們通常在源處或附近捕獲煙氣并利用工藝參數來收集粉塵。因此，采用這種方法可以定期實現低流量。缺點是這些罩依靠一致的過程和環境條件來正確操作。
三、吸塵罩設計注意事項
吸塵罩設計是除塵系統設計中的關鍵點。如果吸塵罩設計的合理，使用較小的抽風量_可以有效低控制粉塵的逸散，反之，用很大的抽風量也不_達到預期的效果。
因此吸塵罩的設置須遵循以下基本原則：
1、吸塵罩的設置，要按防止粉塵逸散到周圍環境空間的原則確定，吸塵罩的吸氣宜盡可能利用污染氣流的運動作用。
2、吸塵罩不應設在氣流含塵高的部位或飛濺區內，以免吸入大量粉料。
3、吸塵罩需要有_的空間，以緩沖氣流減小正壓，與接管連接時收縮角不宜大于60°。
4、吸塵罩應盡可能將塵源點包圍起來，使粉塵的擴散限制在zui小的范圍，便于捕集粉塵，_程度上減小抽風量。
5、吸塵罩應力求結構簡單，便于安裝，且不影響工藝操作和維護管理。
